一些Z系列直流电机驱动电路的设计思路分享。

编辑：高效节能变频电机专家　　来源：西安西玛电机　　发布时间：2020-08-10 09:58:32

摘要：如果Z系列直流电机必须在两个方向上旋转，则可以使用由4个功率元件组成的H桥电路或双极双极电路。扔接力器。如果你不需要巡航控制，就用继电器。但是，如果需要速度控制，可以使用晶体管、场效应晶体管和其他开关元件来实现PWM速度控制。

一些Z系列直流电机驱动电路的设计思路分享。

      众所周知，驱动电路是Z系列直流电机的核心部件。因此，我们在设计时必须非常小心谨慎。西安泰富西玛电机技术员对这个设计有独到的见解，接下来就向大家介绍一下Z系列直流电机控制电路的设计。
      一、功能

      在设计时，我们必须考虑Z系列直流电机是单向旋转还是双向旋转。我们必须调整速度吗？对于单向电机驱动，只要电机由大功率晶体管、场效应管或继电器直接驱动，如果电机必须在两个方向上旋转，则可以使用由4个功率元件组成的H桥电路或双极双极电路。扔接力器。如果你不需要巡航控制，就用继电器。但是，如果需要速度控制，可以使用晶体管、场效应晶体管和其他开关元件来实现PWM速度控制。

      二、性能

PWM调速电机驱动电路的主要性能指标如下：

　　  1、可靠性方面，驱动电路应尽可能的多，无论添加何种控制信号，何种无源负载，电路都是安全的。

　　  2、输出电流和电压范围决定了电路可以驱动多少功率。

　　  3、对税收投入的影响。电路输入端应有良好的信号隔离，防止高压大电流进入主控电路。这可以通过高输入阻抗或光耦合器来实现。

　　  4、对电源的影响。公共状态线可导致电源电压立即下降并污染高频电源。大电流会使地电位浮动。

　　  5、高效率，高效率不仅意味着节能，还减少了控制电路的发热。为了提高电路的效率，可以从保证功率器件的开关工作状态和防止共态导通入手。

　　  以上说明了Z系列直流电机的驱动电路是如何构成的。我希望设计师能认真对待这个项目，然后设计出高质量的产品。

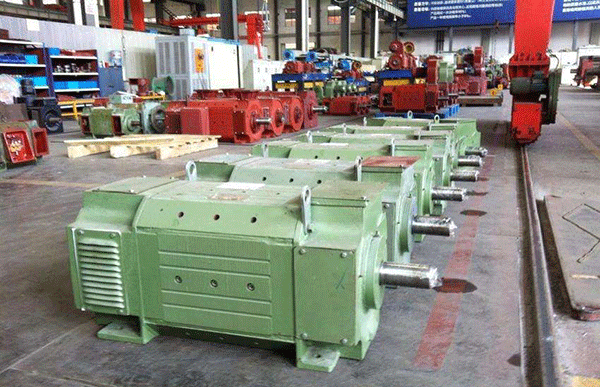

      西安泰富西玛电机厂家设计生产的Z系列直流电机采用先进设计，定子机座采用多角形迭片结构，有效充分利用了空间，具有体积小、重量轻、性能好等优点。

关键词：Z系列直流电机,直流电机驱动电路
